雷達物位計是一種非常常見的物位測量工具，在選型時，一定要知道一些常見的參數。

一、選型參數

1、測量范圍是幾米，要求盲區是多少。從工藝員那里獲取實際物位的高值，然后根據實際物位參數來選擇天線尺寸。因為天線尺寸及類型不同，其量程寬度也有所不同。雷達物位計的天線有桿式的、喇叭口式的、拋物面式三種類型：

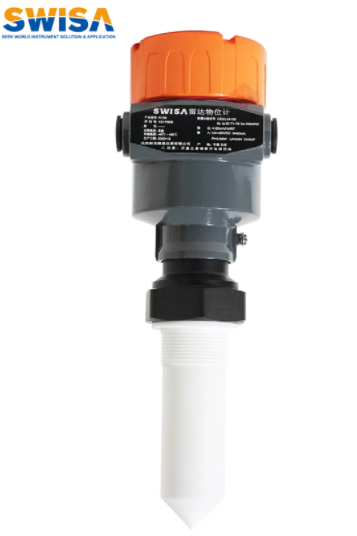

第一種類型的抗干擾能力弱，量程小。

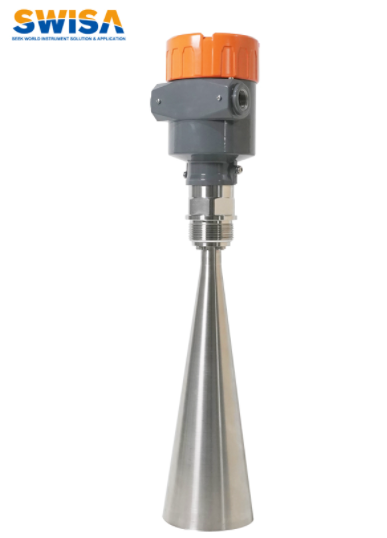

第二種類型的抗干擾能力比種強些，喇叭口越大，能量越集中且量程也越大，比較適用于復雜環境工作。

第三種類型的抗干擾能力非常好，量程非常大。是以，選用時根據現場的物位具體參數及工作環境，選擇適用于生產的雷達物位計即可。

2、考慮雷達物位計的測量精度。普通型雷達物位計的精密度低于精密型雷達物位計，到底用普通型還是精密型雷達物位計，則根據實際工藝要求，否則造成不必要浪費。

3、被測量的介質類型(液體還是固體，具體的名稱如：清水、污水、泥漿、汽油、柴油、甲苯、二氧化硫、礦石、煤炭、水泥、黃豆、小麥、玉米、面粉等)。如果是液體：液面是否有蒸汽、霧氣、泡沫、波浪、攪拌、漂浮物;如果是固體：是否有粉塵，介質是顆粒狀還是粉末狀。

4、介質的低、高溫度，小、大壓力。

5、介質的腐蝕性，如果是放在罐子內的，需要知道罐子的材質，有沒有防腐的襯里。

6、是否需要防腐、防爆，要分體式還是一體式。

7、工作環境：敞口的池子、有蓋板的池子、臥罐、立罐、球罐，罐子是否通大氣壓等。

8、工作電源：是直流24VDC還是交流220VAC。

9、輸出信號：4～20mA電流，還是485通信輸出，需要繼電器輸出等。

10、介質的電常數與導電性，根據現場的被測介質查閱其介電常數與導電性，獲取具體參數才能確定使用普通型雷達物位計還是精密雷達物位計還是導波式雷達物位計。倘若查閱被測導電液體其具體介電常數不低于4，可用普通型雷達物位計即可。倘若查閱被測導電液體具體介電常數不低于2且小于4，可用精密型導波式雷達物位計。

總結

雷達物位計如何選型，上述已從多個方面進行扼要闡述。是以前期雷達物位計選擇合理，安裝符合規范，后期的維護保養工作量幾乎很少。

二、安裝注意事項

1、在敞開儲罐的過程連接之前,務必明確罐內無壓力,并無有害媒介；

2、應明確器皿內空罐或料位剛好遮蓋罐底的狀況下實施定位調試,料位較少的情況下也可進行定位調試;可經過虛假回波儲存,對雷達物位計回波信號進行優化；

3、將法蘭標記轉動一個孔位,或將螺絲扣轉動1/8圈,注意回振幅度,接著旋轉法蘭或螺絲扣,一直到轉動一圈截止,在回波信號較好位置定位；

4、在較好位置固定好法蘭或擰緊螺絲扣,若有不可缺少,改易嚴密封閉圈；

5、當測量液態物料時，傳感器的軸線和介質表面保持垂直；當測量固態物料時，由于固體介質會有一個堆角，傳感器要傾斜一定的角度；

6、盡量避免在發射角內有造成假反射的裝置。特別要避免在距離天線近的1/3錐形發射區內有障礙裝置（因為障礙裝置越近，虛假反射信號越強）；若實在避免不了，建議用一個折射板將過強的虛假反射信號折射走。這樣可以減小假回波的能量密度，使傳感器較高高容易地將虛假信號濾出；

7、要避開進料口，以高產生虛假反射。傳感器不要安裝在拱形罐的中心處（否則傳感器收到的虛假回波會增強），也不能距離罐壁很近安裝，安裝位置在容器半徑的1/2處；

8、要避免安裝在有很強渦流的地方。如：由于攪拌或很強的化學反應等，建議采用導波管或旁通管測量；

9、若傳感器安裝在接管上，天線必須從接管伸出來。喇叭口天線伸出接管少10mm；

10、棒式天線接管長度最大100或250mm。接管直徑很小250mm。可以采取加大接管直徑的方法，以減少由于接管產生的干擾回波；

11、傳感器的類型必須要對準導波管開孔的軸線。若被測介電常數小于4，需在導波管末端安裝反射板，或將導波管末端彎成一個彎度，將容器底的反射回波折射走；

12、安裝完畢以后，可以用裝有MAT軟件的PC機觀察反射波曲線圖，來判定液位計安裝是否恰當，如不恰當，則進一步調整安裝位置，直到滿足為止。

三、優勢分析

雷達物位計可對不同料位進行連續測量，適用于高溫、蒸汽、高粉塵及揮發性氣體等惡劣環境，廣泛應用于化工、能源、石化、醫藥、水泥等行業。雷達物位計具有六大優勢：

優勢一：先進算法 ；

優勢二：調試簡單，顯示屏可是直觀看到測量波形；

優勢三：高頻率，儀表波束角小，抗干擾能力強，測量的穩定性及可靠性高；

優勢四：調頻技術；

優勢五：連接方便；

優勢六：應用范圍廣；雷達物位計可以適用于不同類型的工況，不受介質的密度、黏度、電導率、粉塵、腐蝕性等影響。

除了以上介紹的性能，雷達物位計還具備信號處理優勢，下面具體對其及相關因素進行介紹。

1、在雷達物位計安裝和投用后，應用場合的空間表面情況是在不斷變化的。以反應罐為例，化工過程需要測量的介質是多種多樣的，進料時液面會有變化，如物料黏附、罐體內表面的物理或化學特性變化等，這些變化不可避免地會影響反射信號的強度；

2、雷達物位計測量的液面也有多種情況變化，在不同的情況下，信號的多次反射情況會發生變化。如靜止時是鏡面；液位變化時表面會產生波動；有時可能會有泡沫的存在；

3、當雷達物位計測量液面的高度不同時，其測量空間形狀在不斷變化，信號的反射和震蕩情況也不同。特別是當測量的空間有曲面時，如球形容器、拱頂罐或臥式橢圓罐，由于曲面對電磁波有聚焦作用，液位的高度變化對反射的影響更大；

4、在某些應用現場的介質也會直接影響到雷達物位計的雷達波發射和接受，一方面表現在對天線的影響上：如蒸汽冷凝在天線表面，物料結晶在天線表面。另一方面罐內介質的揮發或霧化，也會影響雷達波的傳播，進而對測量產生影響；

5、雷達物位計的應用場合經常是局限的狹小空間，而不是開放的巨大的空間。雷達物位計發射的信號是電磁波，電磁波在空間內是發散傳播的，具有電磁波的一切特性，如反射，衍射，折射等。傳播空間中的任何物體都會產生信號的反射。狹小的空間會產生諸多的反射信號，其中有物體表面的直接反射信號，也有信號的來回反射和震蕩(表面間的多次反射)。

四、常見故障及解決辦法

1、探頭結疤故障

解決方案：將探頭安裝位置提高。但是，有時候受安裝條件限制，不便提高的情況下，就應采用將料位測量值與該槽的泵聯鎖的辦法，來解決這一難題，將高料位設定值減小0.5m左右，當料位達到該高值時，即可停進料泵或開啟出料泵。

2、物位計天線被淹沒

解決方案：將雷達物位計改為導波管式測量。使用導波管測量方式，可以改善表計測量條件，提高儀表測量性能,具有很高的推廣應用價值。

3、關于泡沫對測量的影響

解決方案：實際工況中的料位常常含有泡沫，干泡沫和濕泡沫能將雷達波反射回來，當介質表面為稠而厚的泡沫時，測量誤差較大或無法測量，在這種工況下，雷達料位計不具有優勢，這是其應用的局限性。

4、物位計天線結疤

解決方案：介電常數很小的掛料在干燥狀態下對測量無影響，但是介電常數很高的掛料對測量還是有影響的。可用酸性清洗液清洗堿性結疤，但注意在清洗期間不能進行料位測量。
